Použití

Zařízení je určeno pro těžení štěrku a písku zachyceného v lapáku, a to pomocí pojezdu s kladkostroji a drapáku. Vyrábí se v provedení se stacionární nosnou konstrukcí nebo s otočnou nosnou konstrukcí a s objemem drapáku 50 l nebo 100 l. Drapák má elektromechanický pohon (elektrický zdvih i pojezd). Výhodou moderního elektromechanického pohonu drapáku (řešeného pomocí dvojice elektrických kladkostrojů), ve srovnání s hydraulickými zařízeními, je skutečnost, že s ním lze těžit štěrk a písek z libovolné hloubky a nedochází k provozním problémům s hydraulickou kapalinou v zimním období, taktéž nemůže dojít k ohrožení životního prostředí při poškození hadic a úniku hydraulické kapaliny do odpadní vody.

Technický popis

Zařízení se skládá z:

• nosné konstrukce (stacionární nebo otočné)
• pojezdu s kladkostroji
• drapáku
• elektrorozvaděče

Zařízení se stacionární nosnou konstrukcí STS-S

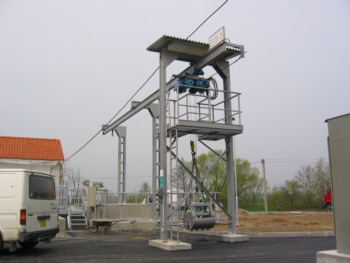

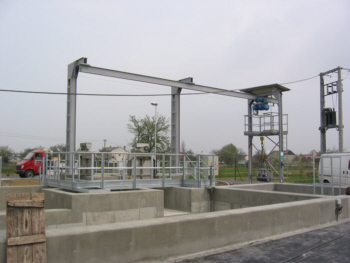

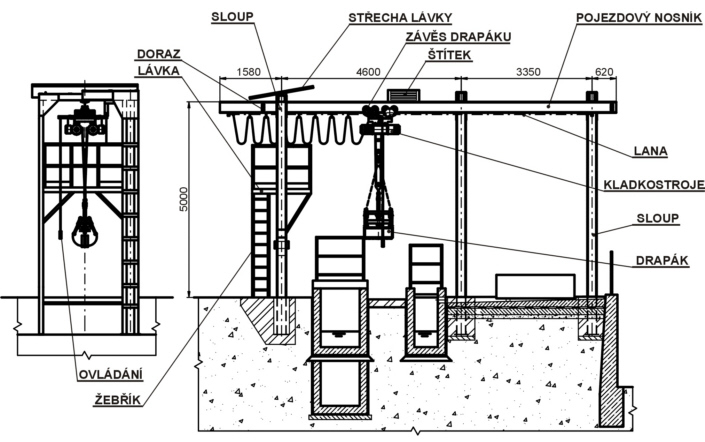

Stacionární nosná konstrukce je provedena jako svařovaná z válcovaných profilů. Rozpětí jednoho nosného pole může být až 6 m. Nosný pojezdový I profil je usazen na sloupech, které jsou zapuštěny ve stavební části lapáku a jsou zality betonem. Na prvním sloupu je umístěna prohlídková lávka pro kontrolu a údržbu pojezdu s kladkostroji. Nad lávkou je ochranná stříška, pod kterou musí být umístěn pojezd s kladkostroji a drapákem po dobu, kdy není zařízení v provozu. Vyrábí se v provedení s jedním (pojezdová dráha až 6 m), dvěmi (pojezdová dráha až 12 m) nebo třemi (pojezdová dráha až 18 m) nosnými poli. Nosná konstrukce může být upravena dle potřeb zákazníka za předpokladu dodržení statické a dynamické únosnosti.

Zařízení se stacionární nosnou konstrukcí se vyrábí s drapákem buď o objemu 50 l a nosností kladkostrojů 250 kg (typové označení STS-S 250/50), nebo s drapákem o objemu 100 l a nosností kladkostrojů 1000 kg (typové označení STS-S 1000/100). Drapák i nosná konstrukce jsou žárově zinkovány.

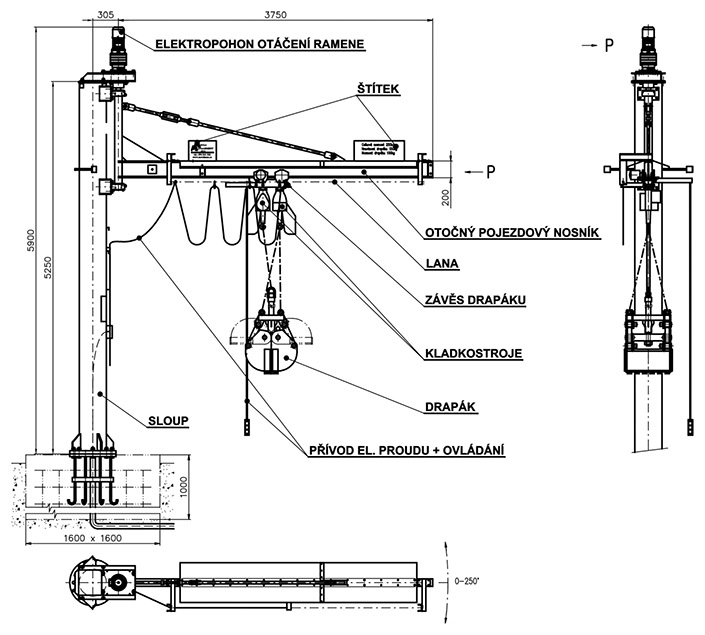

Zařízení s otočnou nosnou konstrukcí STS-R (s ručním otáčením ramene) a STS-RE (s elektrickým otáčením ramene)

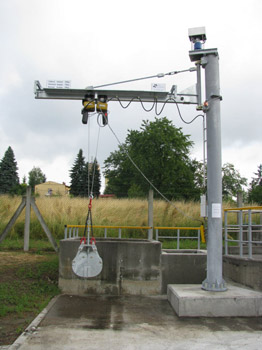

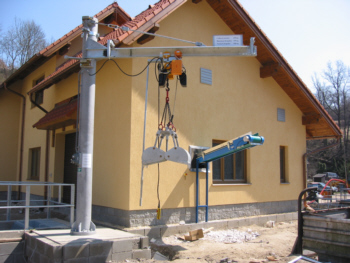

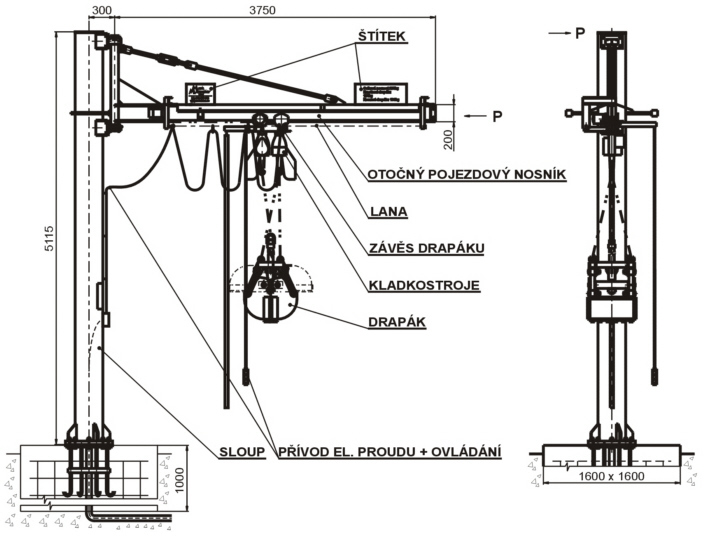

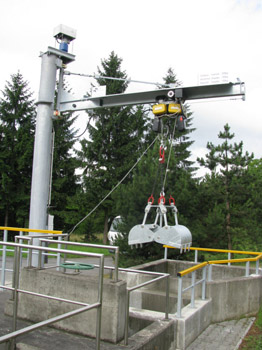

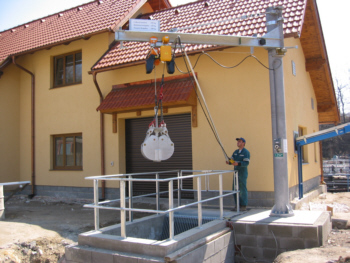

Otočná nosná konstrukce je provedena jako pevný sloup ukotvený na betonové patce s otočným ramenem. Provedení s ručním otáčním ramene vyžaduje od obsluhy, kromě řízení zdvihu a pojezdu, navíc i ruční otáčení ramene s pojezdem a drapákem. Na přání může být být zařízení vybaveno elektrickým otáčením ramene (příkon pohonu otáčení ramene je 120 W / 400 V). Rozsah otáčení ramene je 250°.

Zařízení s otočnou nosnou konstrukcí se vyrábí s drapákem o objemu 50 l a nosností kladkostrojů 250 kg (typové označení STS-R 250/50 pro verzi s ručním otáčením ramene, STS-RE 250/50 pro verzi s elektrickým otáčením ramene). Nosná konstrukce i drapák jsou žárově zinkovány.

Před montáží je třeba připravit kotvící betonový základ (standardní patka má rozměry 1600 x 1600 x 1000 mm, její velikost však nutno posoudit z hlediska únosnosti terénu), přírubu pro zabetonování dodáme. Na místo instalace zařízení nutno přivést přívodní kabel CYKY 5Cx4, jištění 20 A.

Pojezd s kladkostroji

Pro pojezd, zvedání, spouštění, otevírání a zavírání drapáku jsou použity dva elektrické kladkostroje, které jsou uchyceny na pojezdu. Pojíždění a zvedání je na elektrický pohon. Všechny pohyby se ovládají ze čtyřtlačítkového ovladače zavěšeného na kabelu a lanku (u STS-RE je šestitlačítkový ovladač).

Drapák

Drapák o objemu 50 l nebo 100 l je zavěšen na elektrickém kladkostroji. Je proveden jako dvouřetězový s postupným otevíráním a zavíráním drapákových čelistí. Zavírání a otevírání je provedeno pomocí druhého elektrického kladkostroje.

Elektroinstalace

Elektrické kladkostroje jsou připojeny na napětí 3 x 400 V přes přívodní kabel, který je zavěšen na kabelových jezdcích, tento kabel je pak po sloupu sveden do výšky cca 1,5 m nad zem, kde je zapojen do elektrického rozvaděče. Tímto rozvaděčem končí dodávka elektroinstalace strojní části. Hlavní vypínač je uzamykatelný.
