Použití
Hrubé česle Hydrorax se používají jako kontinuální mechanické předčištění odpadní vody u komunálních čistíren odpadních vod.
Technický popis
Hrubé česle Hydrorax se skládají z:
- nosného rámu
- hrabla
- česlicové mříže
- hydraulických válců
- hydraulického agregátu
- hadic
- žlábku na shrabky
- elektrorozvaděče
Odpadní voda natéká na hrubé česle betonovým kanálem. Rám hrubých česlí je přikotven ke dnu a ke stěnám betonového kanálu. Nečistoty, které jsou větší, než je průlina česlí, jsou zachyceny na česlicové mříži, odpadní voda spolu s menšími nečistotami odtéká kanálem k dalšímu biologickému čištění. Česlicová mříž je stírána hrablem, které vyhrnuje zachycené nečistoty do žlábku na shrabky nebo do lisu na shrabky. Pohyb hrabla zajišťuje dvojice hydraulických válců, které jsou poháněny hydraulickým agregátem. Zařízení pracuje automaticky v závislosti na průtoku odpadní vody kanálem.
 |
 |
|

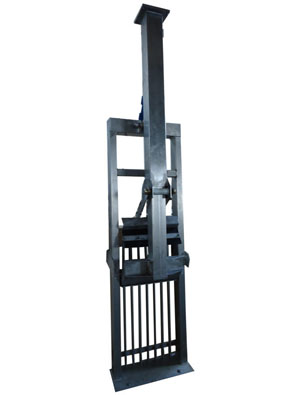

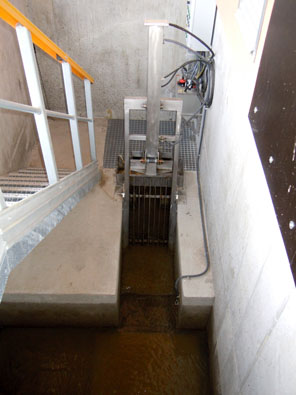

| Hrubé česle Hydrorax | Hrubé česle Hydrorax |
Materiálové provedení
Nosný rám, hrablo a česlicová mříž hrubých česlí jsou vyrobeny z korozivzdorné austenitické chrom-niklové oceli jakosti 1.4301 a 1.4307. Stírací a česlicová lišta je vyrobena z polyetylenu PE 1000.
Typová řada
Hrubé česle Hydrorax jsou vyráběny v sedmi typových řadách s označením H10, H20, H30, H40, H50, H60, H70 s rozdílnou velikostí průliny. Rozměry zařízení se při výrobě přizpůsobují dané velikosti kanálu a průtoku.
| Typ | Průlina [mm] |
|---|---|
| Hydrorax H 10 | 10 |
| Hydrorax H 20 | 20 |
| Hydrorax H 30 | 30 |
| Hydrorax H 40 | 40 |
| Hydrorax H 50 | 50 |
| Hydrorax H 60 | 60 |
| Hydrorax H 70 | 70 |
 |

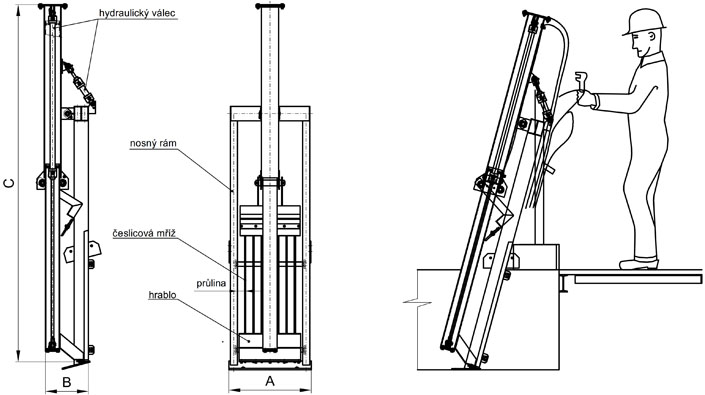

| nákres hrubých česlí Hydrorax |
