Použití
Stavítka s elektropohonem i stavítka s ručním ovládáním jsou určena k
uzavírání, otevírání resp. k regulaci průtoku vody v otevřených kanálech.

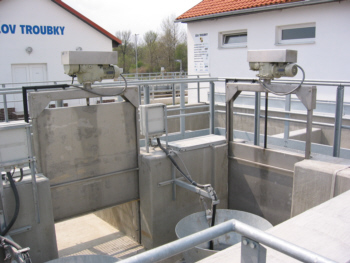

Uplatnění nacházejí především v čistírnách odpadních vod, v úpravnách vod,
ve vodohospodářských závlahových systémech, kde umožňují snadné a rychlé
hrazení přívodních nebo odtokových kanálů, v automatizaci čistíren a
úpraven vod a v dalších provozech s rozvody vod v otevřených kanálech.
Technický popis

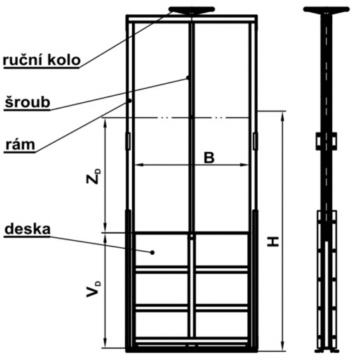

Nosnou částí stavítek je profilový rám uzpůsobený pro usazení a zabetonování
jeho vnějších částí do drážek ve stěnách kanálu. Vnitřní plochy jsou opatřeny
těsnícím vedením stavidlové desky.
 |
|
 |
jednovřetenové stavítko kanálové s ručním ovládáním |
|

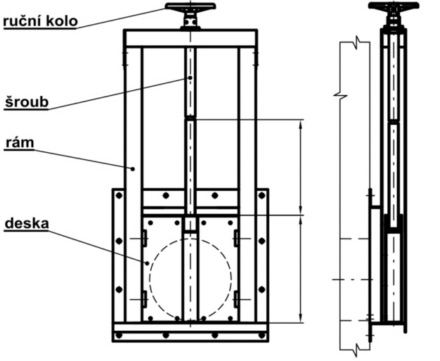

jednovřetenové stavítko stěnové čtyřstranně těsnící s ručním ovládáním |
 |
|
 |

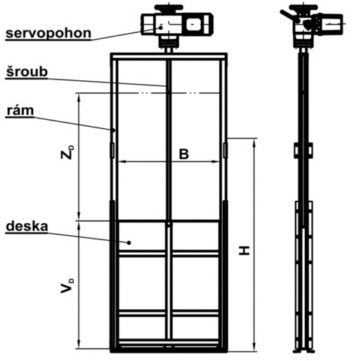

jednovřetenové stavítko kanálové s elektropohonem |
|

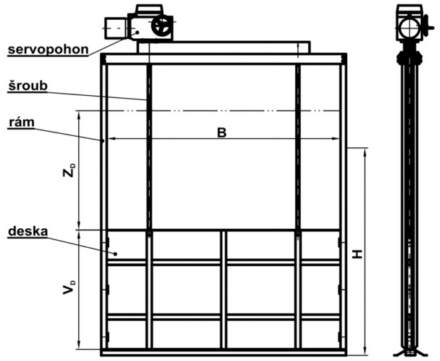

dvouvřetenové stavítko kanálové s elektropohonem |
Svislý pohyb desky je řešen pomocí pohybového šroubu, jehož otáčení se
provádí ručně nebo elektromotorem. Jako pohonné jednotky jsou používány
servomotory MODACT nebo SCHIEBEL. Svislý posuv desky stavítka lze ovládat
dálkově z řídícího pracoviště. Krajní polohy desky stavítka jsou vymezeny
koncovými spínači, které v krajních polohách vypnou chod elektromotoru.
Servomotory jsou chráněny proti přetížení jednotkou momentového vypínání,
která odpojí elektromotor od sítě, překročí-li krouticí moment na výstupním
hřídeli nastavenou mezní hodnotu. Servopohony jsou vybaveny i ručním
ovládacím kolem.
Materiálová provedení
Stavítka jsou vyrobena z austenitické Cr-Ni oceli 1.4301 (v dřívějším značení dle ČSN se jedná o ocel 17 240).

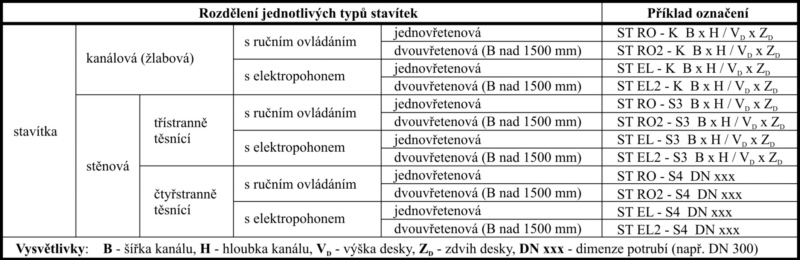

Typová řada
