Použití

Šroubové česle ScreenHelix s integrovaným lisem na shrabky slouží jako mechanické předčištění u čistíren odpadních vod, a to jak s gravitačním nátokem, tak s nátokem z čerpací stanice. Mohou být instalovány do nerezové vany nebo přímo do betonového kanálu. Jsou určeny pro umístění v budově.

Technický popis

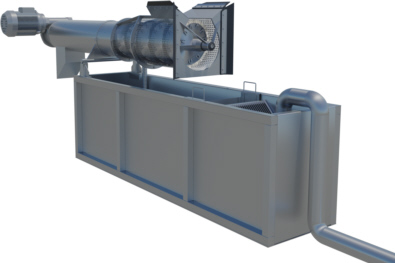

Šroubové česle ScreenHelix se skládají z:

• nerezové vany (pokud se česle neinstalují přímo do betonového kanálu),
• hřídele se šnekem, který je opatřen kartáči,
• tubusu, v jehož spodní části je síto,
• výstupního skluzu pro shrabky,
• převodovky s elektromotorem.

Odpadní voda natéká gravitačně do betonového kanálu nebo je čerpána do nerezové vany, ve které je umístěn tubus se šnekem. Ve spodní části tubusu je síto, na kterém dochází k zachycení nerozpustných látek větších než je velikost ok síta. V přednastavených časových intervalech se spustí cyklus samočištění, při němž rotací šneku dochází jednak k posunu nečistot zachycených na sítu směrem vzhůru a zároveň kartáče připevněné na šneku čistí síto. Zařízení je vybaveno snímačem hladiny. Jakmile hladina před sítem nastoupá do určité výšky, spustí se cyklus samočištění i mimo přednastavený časový interval. Pro snadnou údržbu jsou česle vybaveny výklopným šroubovým mechanismem, kterým lze celý tubus vyklopit do vodorovné polohy. Nátok do čistírny odpadních vod je v této poloze chráněn zasunutím česlicové mříže do vany nebo betonového kanálu před šroubové česle.

Materiálové provedení

Veškeré komponenty šroubových česlí ScreenHelix, které přicházejí do kontaktu s odpadní vodou jsou vyrobeny z korozivzdorné austenitické chrom-niklové oceli jakosti 1.4301 (dle ČSN se jedná o ocel 17 240). Vlákna kartáčů jsou vyrobena z polyamidu.

Typová řada

Zařízení je vyráběno ve čtyřech typových řadách. Na přání lze vyrobit i větší modely.
